轨道焊接是航空航天工业中广泛使用的一种工艺，用于在燃料管路、制动管路、液压管路等应用中生产高质量接头。这些焊缝的完整性至关重要；一个小缺陷可能会导致泄漏并造成重大安全问题。为确保火箭和飞机的可靠性，采用无损检测来保证接头质量，防止焊缝失效。目前，渗透检测和射线照相是进行这种无损检测最广泛使用的方法。但是，一次焊接最多可能需要一个小时。一架飞机上有数百个轨道焊缝，这种检查在时间和资源上都会变得非常密集。由于安全区要求和管周围空间有限，射线照相也可能难以部署。这表明需要开发一种替代的无损检测方法，以满足轨道焊缝所需的检测性能，同时大大缩短检测时间。为了应对所涉及的多重挑战，Eddyfi Technologies 的团队自豪地提出了一种基于涡流阵列的新的、更经济可行的解决方案。

挑战

轨道焊缝的检测非常耗时，需要更有效的无损检测方法。

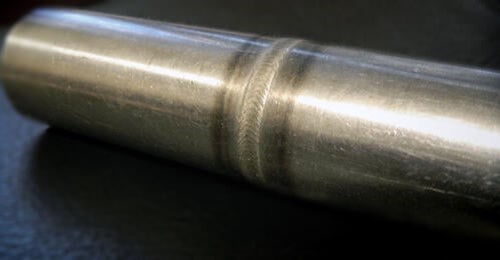

轨道焊接是在 1960 年代开发的，目的是防止液压和燃油系统出现泄漏问题。这些管子的直径通常很小，并且位于限制进入的区域，这使得手工焊接变得困难且不可靠。相反，轨道焊接是一种自动工艺，可产生高质量的钨极惰性气体或 TIG 焊缝，现在广泛用于飞机和火箭。但即使采用高度受控的焊接工艺，接头中仍可能存在小裂纹和气孔等缺陷。随着时间的推移，这些缺陷会传播并导致燃料泄漏，从而危及商用飞机的安全，并可能导致火箭推进系统失效。目前的检测程序包括渗透检测与射线照相相结合，可产生良好的检测性能和可靠性。

就其本身而言，轨道焊缝的检查提出了几个挑战。首先，许多燃料管线的直径小至 6 毫米（0.25 英寸），管壁非常薄，不到 1 毫米（0.04 英寸）。轨道焊缝也可能难以到达或位于狭窄区域。最后，即使是像气孔这样的小缺陷也会损害焊缝的完整性，需要在早期阶段进行检测。

解决方案

夹在轨道焊缝周围的定制涡流阵列探头专为高分辨率检测而设计。

为应对这一挑战，Eddyfi Technologies 与多家航空航天公司合作开发了一种定制涡流阵列探头，专为轨道焊缝检测而设计。探头由一个连接到管子上的机械夹组成。在探头内部，一排小型高分辨率线圈传感器可确保正确覆盖焊缝，同时最大限度地提高分辨率。探头内嵌编码器，便于缺陷的圆周定位和长度测量。探头设计为以环绕运动围绕轨道焊缝手动旋转。这保证了传感器和表面之间的良好接触，同时允许在一次通过中检查整个圆周。这种设计使检查可重复，独立于操作员，并且比使用渗透检测和射线照相检查同一焊缝要快得多。涡流阵列的整个检测过程只需几分钟。探测器的尺寸也被最小化，以确保其在受限空间内成功部署。

下面的第一张图片显示了 2 毫米（0.080 英寸）长、0.2 毫米（0.008 英寸）深的横向裂纹的 C 扫描指示。第二个图显示了一组孔隙度的指示。具有调整阈值的检测门有助于识别缺陷，而无需手动数据分析。

小裂缝



孔隙簇

结果显示高信噪比 (SNR) 导致可靠的检测，即使对于小孔隙簇也是如此。使用 Eddyfi Magnifi® 采集和分析软件，可以根据可调节的信号阈值自动标记缺陷。滤波器等高级数据分析工具有助于降低噪声水平，进一步提高 SNR。
