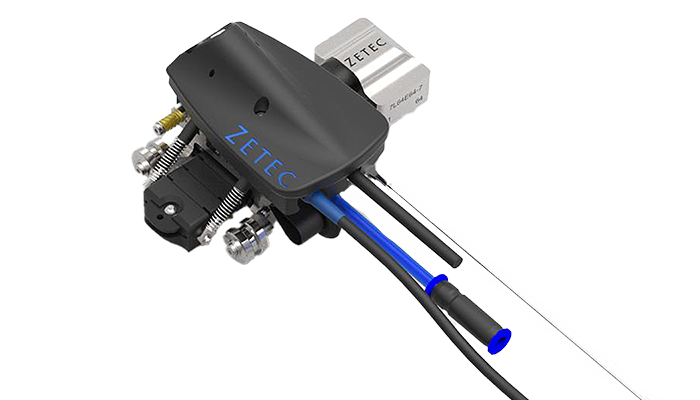

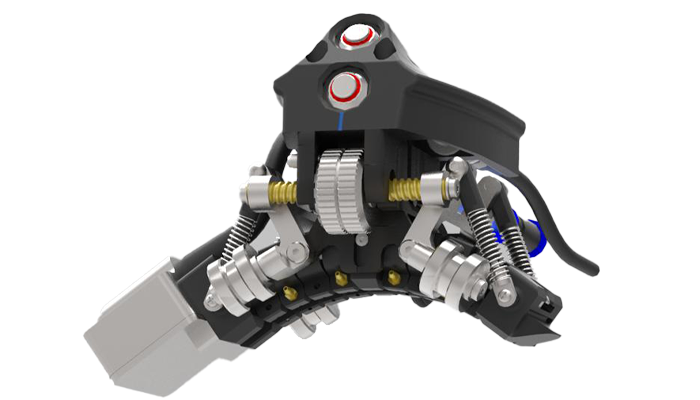

ElbowFlex 扫查器是对管弯头进行快速、手动超声波检测的完美工具。它非常适合检测和测量不同类型的缺陷，包括腐蚀点、中壁分层，并可以测量剩余壁厚。
细节
用途广泛的 ElbowFlex 扫描器可以扫描管道的直管和弯管部分。它的设计使得一个灵活的相控阵探头可以检测从 100 毫米（4 英寸）到扁平的管道和弯头。
ElbowFlex 扫描仪具有简单的按钮操作、磁轮和 aqualene 膜，易于使用并节省时间，同时提供 100% 的覆盖信心。
易于使用且快速
一个灵活的相控阵 (PA) 探头适用于整个管道范围：一个探头可以适应扫描的样本尺寸并在整个检测过程中保持同心，从而节省时间
C 扫描成像，便于快速分析：使用 UltraVision Touch 软件可以轻松解读编码数据
磁轮：帮助操作员将扫描仪保持在原位，同时沿着扫描线进行快速和完整的覆盖
用途广泛
Aqualene膜：使用Aqualene膜代替传统的水室进行耦合，将水减少到样品表面仅需一层薄膜
规格
一般的
尺寸（高×长×宽）
最大 78 × 137 × 102 毫米（3.1 × 5.4 × 4.0 英寸）
重量
600 克（1.3 磅）
检查面曲率
100 毫米（4 英寸）NPS（115 毫米/4.5 英寸）到平面
探头类型
灵活的
探头元件
64
探测频率
7
探头间距
1毫米
探头高程
7 毫米
探头连接器
ZPAC 或 IPEX
编码器类型
正交
编码器分辨率
14.17
脐带长度 5 米（16.5 英尺）
检查面 任何钢表面
工作温度 0°C (32°F) 至 45°C (110°F)
最高检测表面温度 40°C (104°F)
防护等级 IP66
