由于超声波原理的原因，无论是传统超声、相控阵超声甚至全聚焦超声都无法避开结构干扰产生的回波，尤其在结构复杂的工件检测中，结构回波更是让检测分析人员头痛不已。虽然现在的相控阵检测工艺中可对典型的结构和坡口尺寸进行定义，但如下图所示的一些特殊结构工件仍然难以满足其检测要求。

图1 结构复杂工件

Capture作为Gekko、Mantis以及Panther仪器的嵌入式操作软件，其强大的分析计算功能、操作方便性一直受操作人员喜爱。Capture自更新3.3版本后，可在相控阵仪器中使用CAD图像导入生成复杂结构3D图像，如图2所示，同时实现声束在结构中的反射，帮助分析人员识别结构波信号，提高分析效率。

图2 Capture生成3D图像

如上图所示，在Capture中我们可实现轴类、管类以及平板类工件的3D图像的显示和声束的偏转。接下来我们就一起来看看这些复杂结构如何在Capture中实现的吧！

操作步骤

步骤1 ：首先使用画图软件绘制被检测工件的检测剖面。

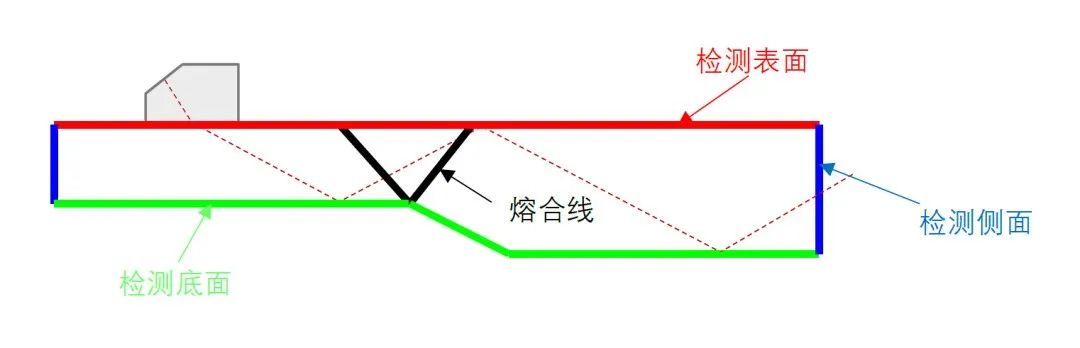

图3 检测面绘制示意图

表1 各界面表示颜色

步骤2：将图保存为.dxf文件。并保存在U盘或其他可移动设备中。

步骤3：如图4所示，将U盘插入Gekko等USB接口中，选择CAD选项，点击导入dxf图形文件按钮。

图4 Capture操作界面

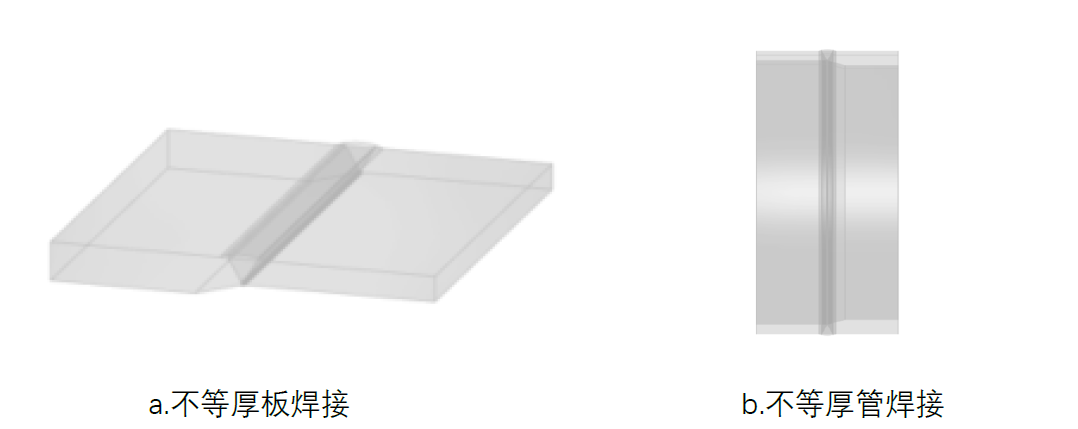

  图5 平板拉伸及旋转拉伸后结果

步骤4：选择平板拉伸或旋转拉伸，其中平板拉伸后为板材，旋转拉伸后为轴、棒、螺栓以及管材。如图5所示。

注：当我们工件为管材时，需要输入工件半径时，需要注意输入的半径为左边起点处到旋转轴的距离。

图6 输入半径距离

使用技巧

接下来给大家介绍一下CAD导入中使用的小技巧。

技巧1：

图纸必须是闭合的，不允许有开口处。界面线可以是直线或圆弧线，但是不能为椭圆线。

图7 界面线型的选择

技巧2：

当探头所在位置异常时。

图8 探头位置异常

技巧3：

   当出现图9所示，出现异常声束时应检查界面线颜色。

图9 声束异常

技巧4：

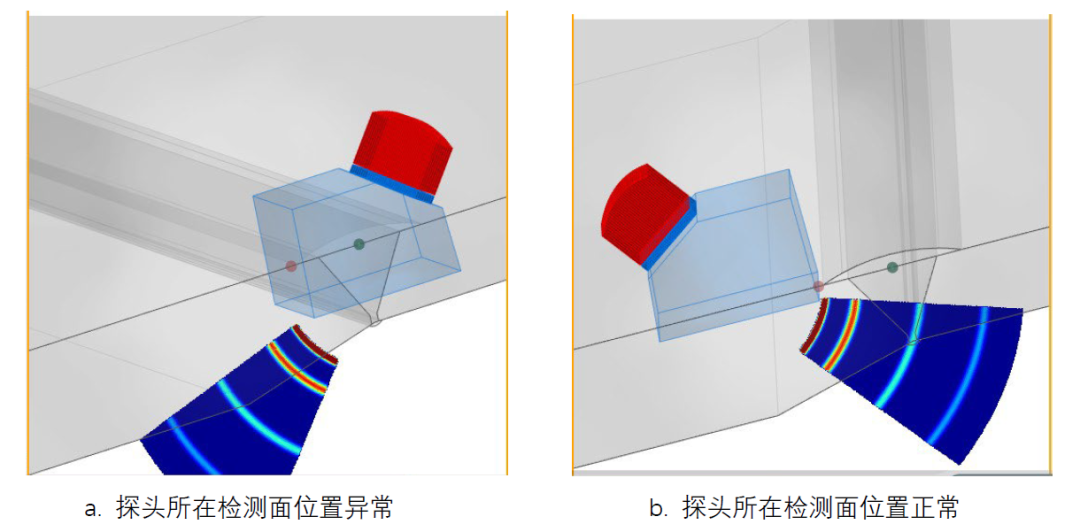

当出现图10所示，探头所在检测面位置异常。

图10 探头所在位置异常
