碳钢管存在于所有行业。碳钢管的相对高强度、抗裂性和低成本使其成为全球最普遍的管道和管材类型。
挑战
以当前协议质量对核电站热交换器中的碳钢管进行高速 RFT 检查。
碳钢管通常使用内部旋转检查系统 (IRIS) 或远程现场测试 (RFT) 进行检查。这两种技术都以其令人印象深刻的速度而著称。美国一家核电公司向 Eddyfi 提出挑战，要求提供一种 RFT 检查系统，该系统可以减少检查包含 2000 多根碳钢管的热交换器所需的总时间。已建立的检查程序以 203 毫米/秒（8 英寸/秒）的速度使用 RFT。
在北卡罗来纳州夏洛特市电力研究所 (EPRI) NDE 中心进行的模拟研究表明，RFT 可用于外径 (OD) 为 19.00 毫米、壁厚为 1.24 毫米的 SA-179 碳钢管样品（外径 0.750 英寸，壁厚 0.049 英寸）在高达 508 毫米/秒（20 英寸/秒）的情况下，没有明显的信号衰减或退化。
该应用程序需要证明这种速度在现场条件下是否可持续。具体来说，看看更高的检测速度将如何影响探头寿命和信号质量。还将评估系统集成以确定它是否符合检查协议。
最后，系统必须使用缩小尺寸的 RFT 探头穿过热交换器管上的修复套管。四、立式换热器，检查范围约2100根管子，安排检查10个班次。
解决方案
高性能测试仪器、探针推杆、创新采集软件和坚固探针的组合。
为应对这一挑战，解决方案由 Eddyfi ® Ectane ® 2 测试仪、Probot™ 探针推进器、RFT 探针和 Magnifi ®采集和分析软件组成。
Ectane 2 测试设备
Eddyfi 的主力测试仪。它是便携式的、电池供电的，并支持多种检测技术。

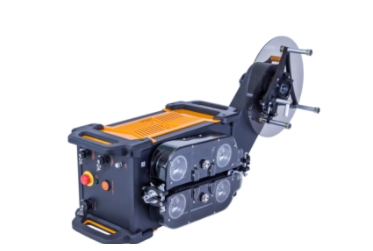

Probot 探针推杆/拉杆
功能强大、占地面积小的探针推进器系统旨在超越工厂检查平衡的要求，同时为其他市场提供了一种出色的生产力增强工具。Probot 是该解决方案的关键，使其能够达到目标 508 mm/s (20 in/s)。
RFT 探头
Eddyfi 双驱动器 RFT 探头专为差分和电压平面绝对信号分析而设计。这种组合可以检测腐蚀、侵蚀、磨损和点蚀（自由跨度和邻近管板和结构）。
放大镜

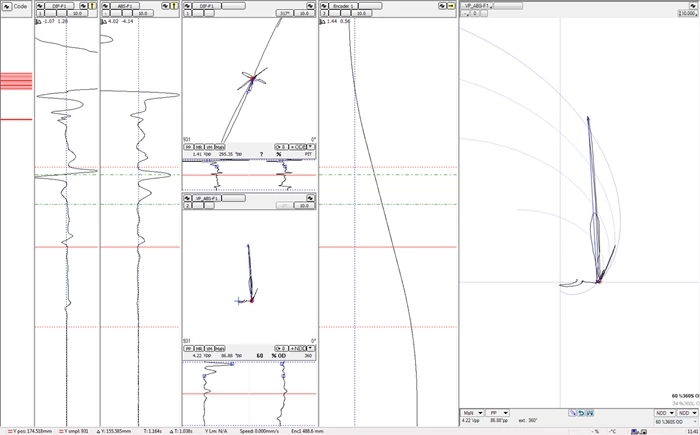

最后，Magnifi 是先进的采集和分析桌面软件。它在 RFT 检查中使用标准阻抗平面和绝对电压平面。阻抗平面已被证明是使用标准方法检测和表征小体积缺陷的有效工具。另一方面，绝对电压平面能够更精确地表征大体积缺陷。同时使用这两个平面可以改进检测、尺寸和缺陷表征。
Magnifi 还能够保存平衡的标称工作点。它成为支持管间渗透率变化跟踪并促进标准化过程的参考。

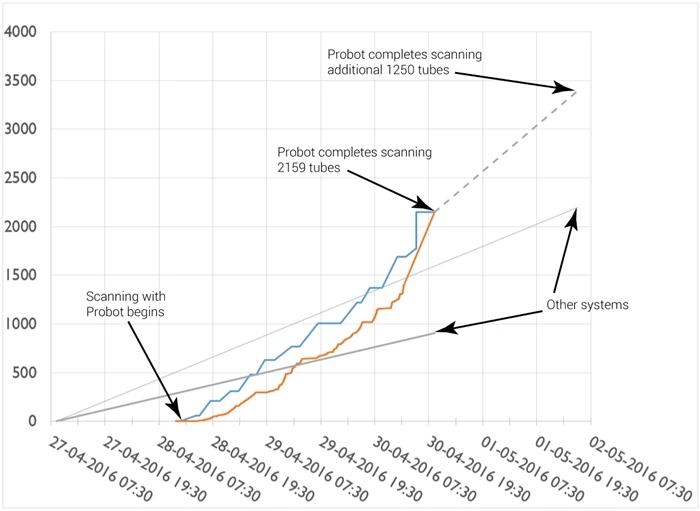

检查进度报告
传统的 RFT 检查系统安装在要检查的四个热交换器中的三个（一个集成仪器/探头驱动器和两个独立探头驱动器）中。Eddyfi 解决方案安装到剩余的热交换器中。
Eddyfi 系统在大约五个班次中总共执行了 2159 次直腿扫描。第一个探头仍处于良好工作状态，已更换为新探头，并在其他一个热交换器中完成了额外的 1250 次直腿扫描。
尽管采集速度更快，软件和分析方法（RFT 绝对电压平面）的培训时间较短，但数据分析和管理人员仍保持同步。
RFT检验结果
Probot 探针推进器、Ectane 2 测试仪器、RFT 探针和 Magnifi 软件被部署来检查大型碳钢热交换器，证明：
碳钢管的采集率显着提高
卓越的数据质量
不会增加探头磨损
正常检查工作流程没有明显中断
